Estakada z suwnicą

Estakada z suwnicą natorową jednodźwigarową w hali spawalni

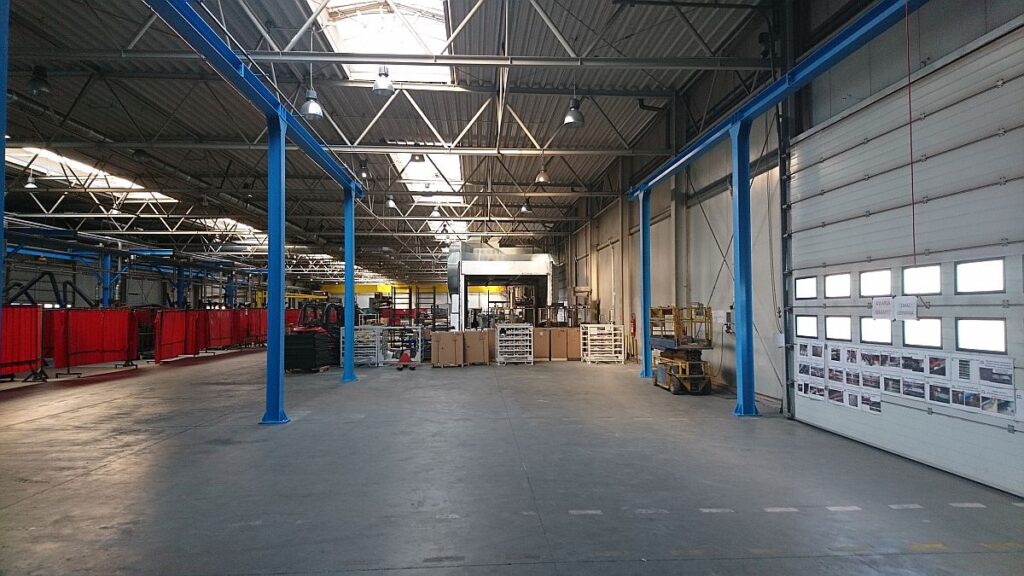

Firma JN Projekt profesjonalnie zajmuje się kompleksową realizacją estakad suwnic i dostawą suwnic dostosowanych do procesów technologicznych występujących w zakładach przemysłowych. Estakady suwnic natorowych wykonujemy jako konstrukcje stalowe składające się ze słupów kotwionych do posadzki bądź fundamentu. Na słupach montujemy belki podsuwnicowe z szyną jezdną. Ponadto, naszym Klientom oferujemy kompleksową obsługę od ustalenia parametrów technicznych i zapoznania się z procesem technologicznym. Następnie, zajmujemy się doborem rozwiązań technicznych najbardziej odpowiednich dla danego przeznaczenia. Potem wykonujemy konstrukcje w metalu, montaż i odbiór techniczny. Posiadamy wieloletnie doświadczenie w projektowaniu i produkcji konstrukcji stalowych, podtorzy suwnic oraz suwnic natorowych jedno i dwudźwigarowych. Zajmujemy się też produkcją standardowych suwnic podwieszanych oraz suwnic podwieszanych o konstrukcji lekkiej. Dodatkowo produkujemy suwnice specjalne. W naszych realizacjach często pojawia się estakada z suwnicą, która umożliwia sprawny i bezpieczny transport.

Bezpieczeństwo i wydajność pracy dzięki naszym rozwiązaniom

Dzięki naszym urządzeniom transport ładunków staje się prosty i bezpieczny dla pracujących wokół ludzi. Produkowane przez Nas urządzenia zwiększają wydajność i bezpieczeństwo pracy. Naszą firmę cechuje rzetelność w realizacji każdego etapu zlecenia. Przestrzegamy zasad BHP podczas wytwarzania konstrukcji i suwnic oraz podczas montażu u klienta. Obecnie pracujemy pod stałą presją czasu, dlatego wszystko wykonujemy szybko i solidnie. Mimo tego nie idziemy na skróty i zawsze na pierwszym miejscu jest bezpieczeństwo. Warto dodać, iż estakada z suwnicą wpływa na optymalizację procesów produkcyjnych.

Bardzo często zdarza się, że zapotrzebowanie na suwnice i inne urządzenia transportu bliskiego pojawiają się dawno po wybudowaniu hali produkcyjnej. Dobieramy rozwiązania tak, żeby w pełni zagwarantować obsługę danego procesu. Dodatkowo maksymalnie wykorzystujemy dostępną przestrzeń, a słupy konstrukcji wsporczych ustawiamy w takich miejscach, które nie utrudnią komunikacji. To pozwala na prowadzenie innych procesów transportowych w hali. Projektujemy estakady z suwnicami z uwzględnieniem indywidualnych potrzeb klienta.

Realizacja estakady z suwnicą natorową – parametry i zastosowane rozwiązania

W minionym tygodniu dostarczyliśmy i zamontowaliśmy estakadę z suwnicą natorową jednodźwigarową o udźwigu 2,0t i rozpiętości 8,0m. Suwnica ta posiada napędy jazdy mostu (napęd wzdłuż torowiska) sterowany za pomocą przemiennika częstotliwości. W ten sposób starty i zatrzymania suwnicy przebiegają bardzo łagodnie, bez szarpnięć. Silnik dwubiegowy realizuje jazdę wciągnika, co umożliwia poruszanie się z mniejszą prędkością podczas startów. To gwarantuje ostrożny transport większych ładunków. Jazdę mostu i jazdę wciągnika wyposażamy w łączniki krańcowe, które przełączają mechanizm na prędkość zwolnioną. Następnie zatrzymywały mechanizm tuż przed dojechaniem do odbojów. Takie rozwiązanie pozwoli na długotrwałą eksploatację suwnicy bez usterek, niezależnie od krewkości obsługi. Każdą estakadę z suwnicą realizujemy zgodnie z normami bezpieczeństwa.

Wyposażamy mechanizm podnoszenia w silnik dwubiegowy oraz łączniki krańcowe skrajnego dolnego i górnego położenia haka. Wciągarkę wyposażamy w ogranicznik udźwigu. Ogranicznik uniemożliwi podniesienie ładunku przekraczającego udźwig nominalny. Dzięki temu zapewni bezpieczeństwo obsłudze, nawet przy próbie podniesienia ładunku o nieznanej masie. Wyposażyliśmy suwnicę w system sterowania radiowego dla zwiększenia komfortu obsługi. To pozwala na sterowanie ruchami suwnicy z dowolnego miejsca w pobliżu suwnicy, niekoniecznie stojąc przy samym ładunku. W rozwiązaniach takich jak estakada z suwnicą bardzo ważna jest ergonomia pracy operatora.

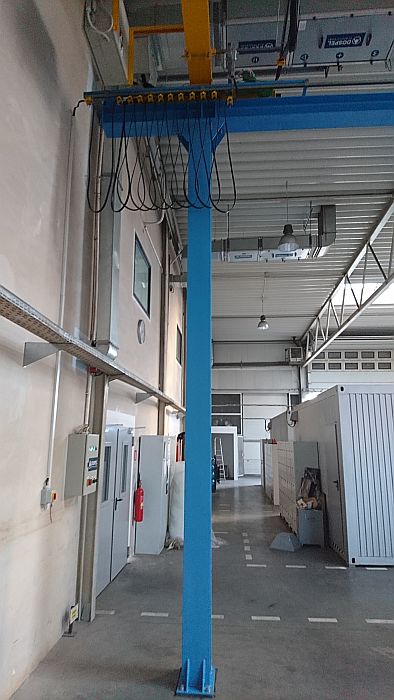

Wyposażamy suwnicę w instalację zasilającą w postaci przewodu płaskiego zamontowanego do specjalnych wózków.Wózki poruszają się w profilu stalowym biegnącym wzdłuż jednej z belek toru. W tym przypadku, estakada z zainstalowaną suwnicą zapewnia niezawodność działania całego systemu transportowego.

Etapy montażu estakady z suwnicą w praktyce

Poniżej kilka zdjęć z etapu montażu konstrukcji i suwnicy. Na fotografiach można zobaczyć, jak wygląda etap przygotowania estakady z suwnicą.

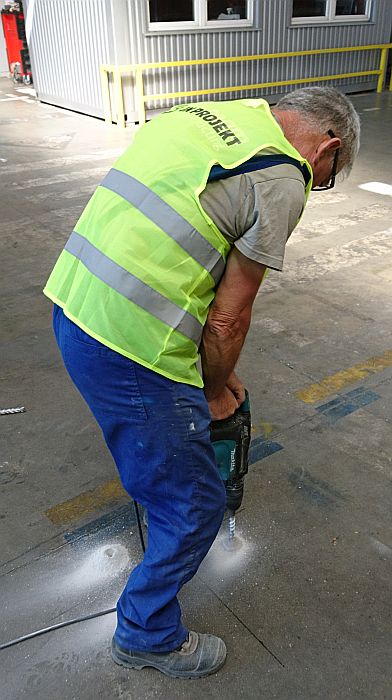

Pierwszym etapem montażu było wytrasowanie dokładnej pozycji montażu słupów konstrukcji wsporczej estakady. Kolejnym krokiem było wykonanie otworów pod kotwy chemiczne, którymi standardowo montujemy konstrukcje tak jak w tym przypadku, do posadzki betonowej. Takie rozwiązanie znacząco ułatwia montaż estakady z suwnicą.

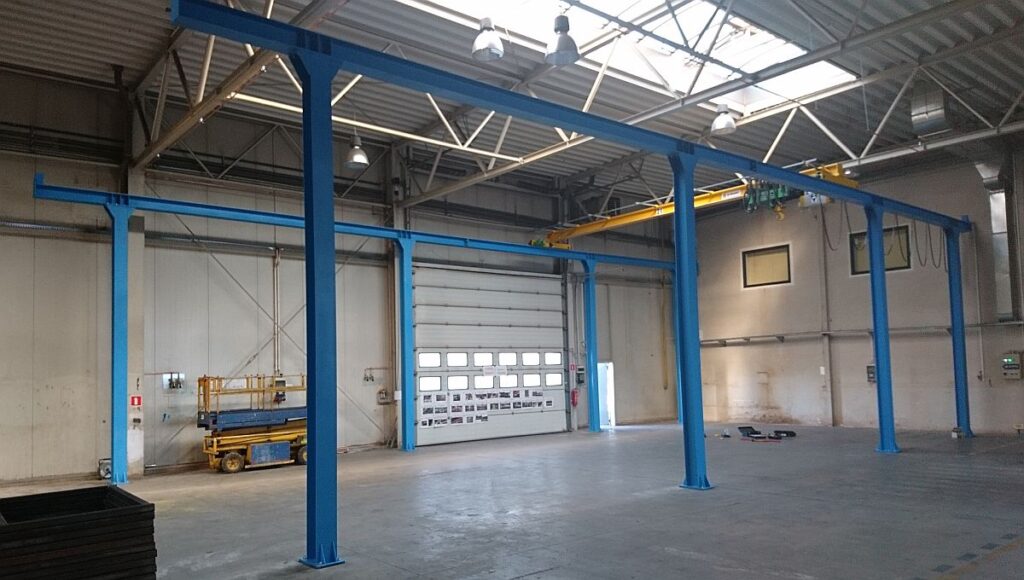

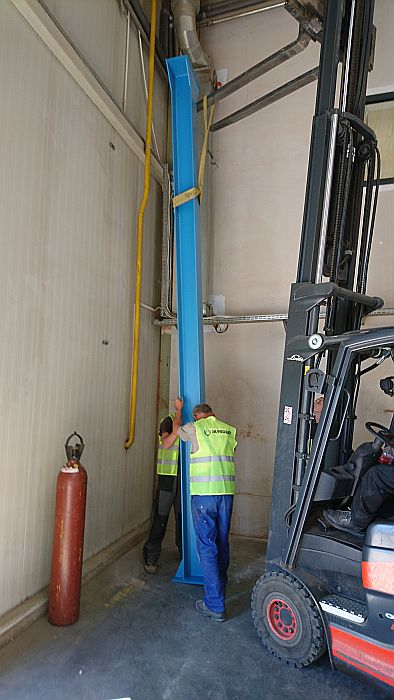

Po zamontowaniu słupów i odczekaniu, aż zajdzie proces chemiczny wiązania żywicy, rozpoczęliśmy montaż belek podsuwnicowych. Mocujemy belki do słupów oraz skręcamy je ze sobą doczołowo. Zarówno estakadę, jak i suwnicę, montujemy z wysoką precyzją.

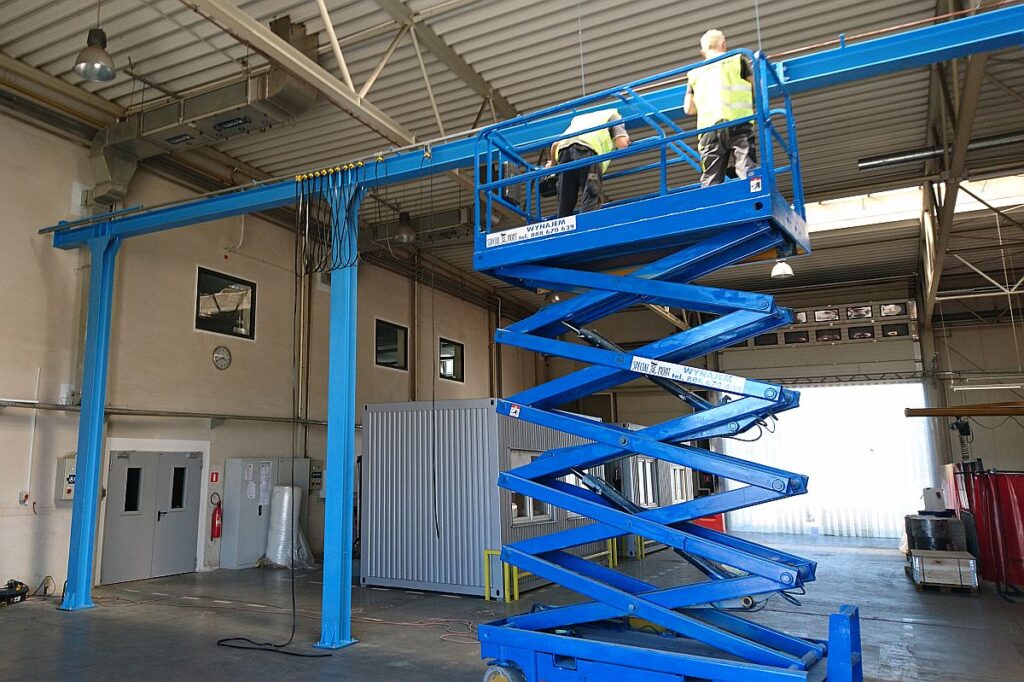

Kolejnym krokiem była regulacja wzajemnego położenia szyn i montaż instalacji zasilającej suwnicę. W tych działaniach, istotne jest, żeby estakada z suwnicą spełniała wymagania techniczne zakładu.

Na samym końcu wstawiliśmy suwnicę na tor jezdny, wykonaliśmy próby ruchowe wszystkich mechanizmów, regulacje łączników krańcowych oraz pomiary elektryczne. Dokumentujemy również etapy wdrożenia estakady z suwnicą na potrzeby bezpieczeństwa.

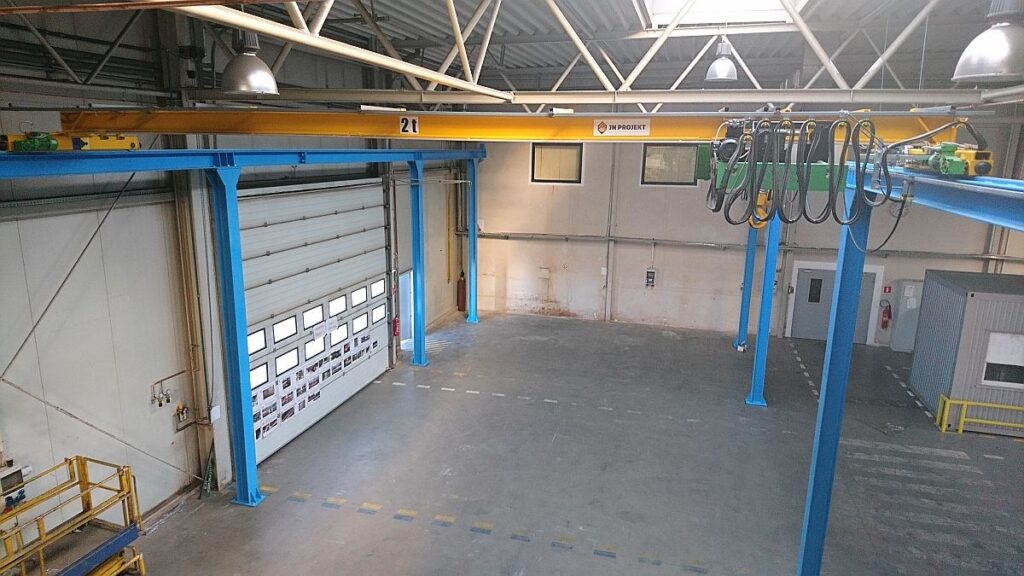

Poniżej przedstawiamy zdjęcie suwnicy podczas pracy po ustawieniu stanowisk roboczych. Taka estakada z suwnicą pozwala na elastyczne wykorzystanie powierzchni hali produkcyjnej.
