Suwnice podwieszane

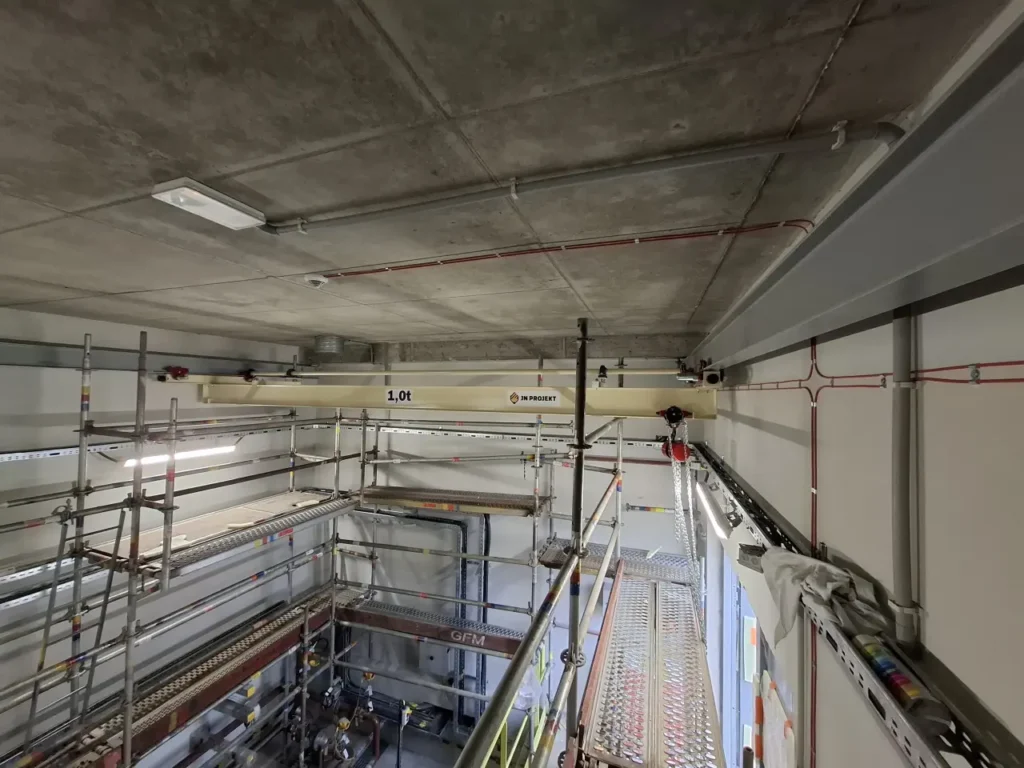

Suwnice podwieszane lekkie JN Projekt, to elastyczne i skalowalne systemy transportu wewnętrznego przeznaczone do precyzyjnego przemieszczania ładunków w halach produkcyjnych, montażowych i magazynowych. Konstrukcja urządzenia opiera się na torowisku zamontowanym do konstrukcji dachu lub stropu hali.
Zastosowanie:
Parametry suwnic podwieszanych
|
Udźwig Q [t] |
ROZPIĘTOŚĆ S [m] |
WYSOKOŚĆ PODNOSZENIA HP [m] |
DŁUGOŚĆ TOROWISKA LT [m] |
SPOSÓB STEROWANIA |
DO PRACY W |
|
do 10 |
do 26m |
zgodnie z wymaganiami |
zgodnie z wymaganiami |
kaseta z przewodem nadajnik radiowy |
hali na zewnątrz specjalnych warunkach |

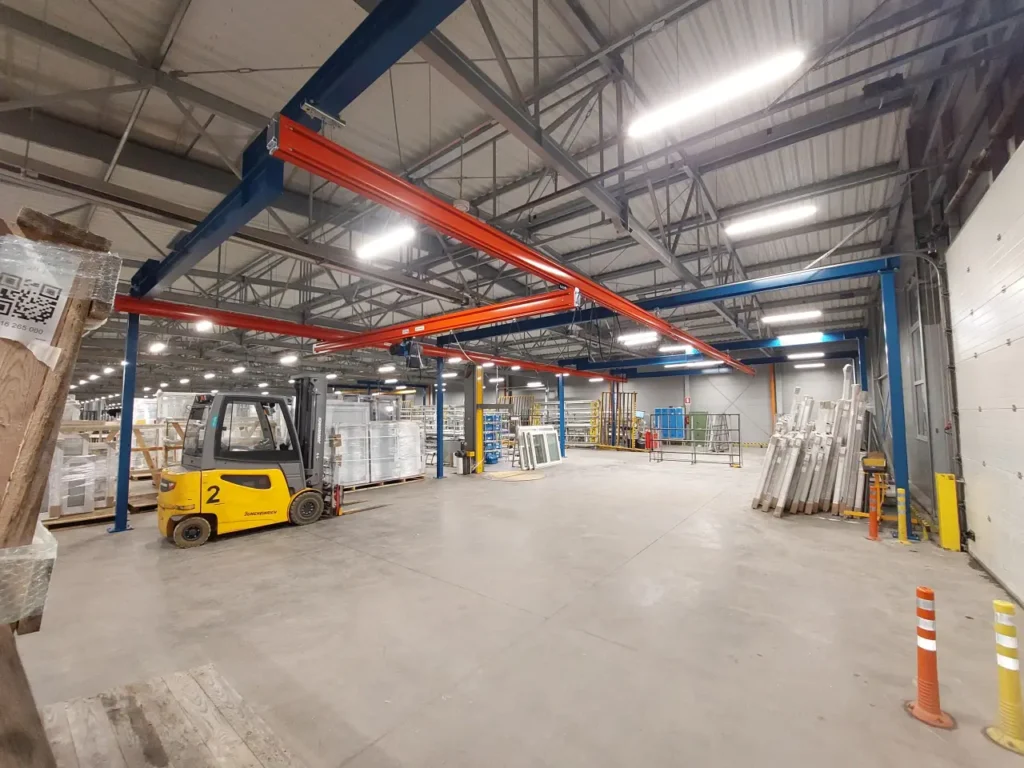

Suwnice podwieszane jako doskonałe wykorzystanie przestrzeni roboczej

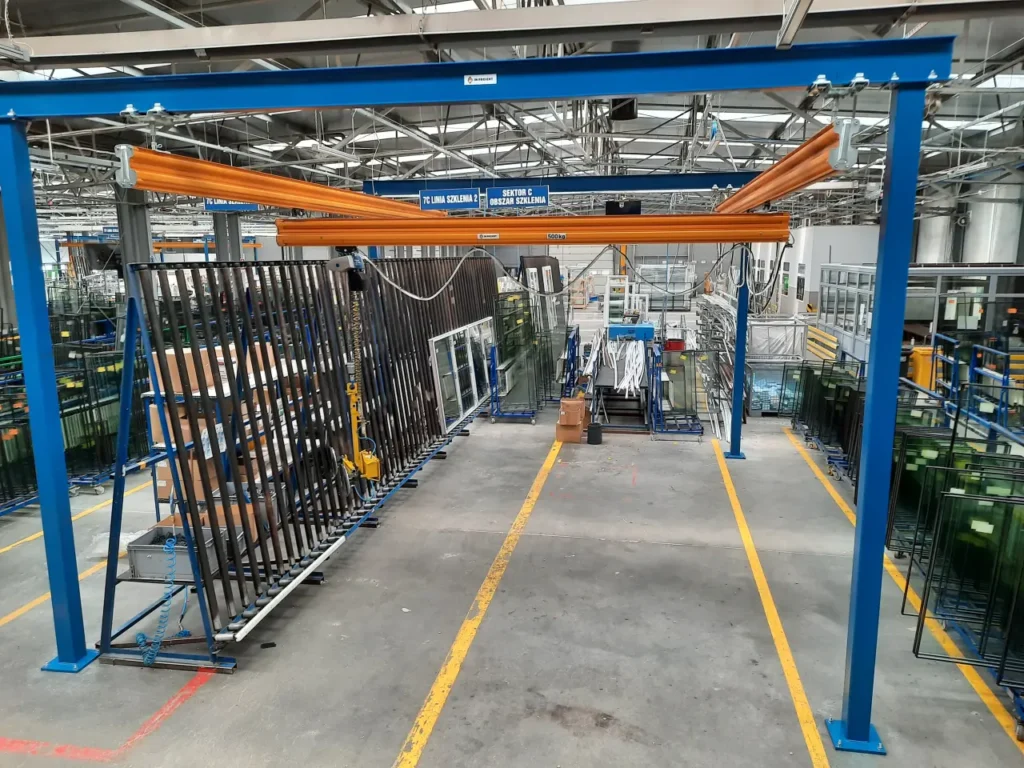

Produkowane przez JN PROJEKT Suwnice podwieszane stanowią optymalne rozwiązanie przy transporcie ładunków do około 10t i rozpiętości do 26m. Suwnice podwieszane doskonale realizują procesy transportu poziomego i pionowego w halach, magazynach i na placach składowych. Zaletą zastosowania konstrukcji z dźwigarem podwieszonym do belek mechanizmu jazdy – czołownic jest możliwość montażu torów jezdnych bezpośrednio do konstrukcji dachu obiektu lub konstrukcji stalowej hali. Inne korzyści, to ograniczenie do minimum martwego pola, czyli nie obsługiwanego przez hak obszaru, przy końcach torowiska jak i w kierunku poprzecznym. W przypadku, gdy konstrukcja hali nie jest w stanie przenieść obciążeń od planowanej suwnicy, co sprawdzamy na wstępie ustaleń z klientem, to jesteśmy w stanie zaproponować zaprojektowanie, wykonanie i montaż estakady dedykowanej dla określonej suwnicy i optymalnie dopasowanej do wymiarów hali i istniejących maszyn.
Budowa:
Dźwigary naszych suwnic mają konstrukcję skrzynkową, tzw. blachownicę lub też wykonywane są z profili walcowanych. W naszych rozwiązaniach stosujemy wiele wariantów połączenia dźwigara z czołownicami, co pozwala na optymalne dopasowanie suwnicy do hali i realizowanych w niej procesów logistycznych. Mamy możliwość podniesienia dźwigara pomiędzy torami jezdnymi dla uzyskania maksymalnej, oczekiwanej wysokości podnoszenia lub np. przedłużenia dźwigara poza osie torów jezdnych w celu obsługi obszaru znajdującego się na zewnątrz toru jezdnego suwnicy.
Warianty wyposażenia:
- z wciągnikiem elektrycznym linowym
- z wciągnikiem elektrycznym łańcuchowym
- możliwość zabudowy kilku wciągników na jednej suwnicy
- z napędami jazdy i podnoszenia wyposażonymi w silniki dwubiegowe
- z napędami jazdy i podnoszenia wyposażonymi w silniki jednobiegowe sterowane za pomocą przemienników częstotliwości
- możliwość zmniejszenia wysokości zabudowy i wysokości dźwigara w niskich halach
- przystosowane do pracy w tandemie
- dostosowanie do pracy kilku suwnic na jednym torowisku, również do współpracy z istniejącymi suwnicami
- z dedykowanymi elementami do wykrywania przeszkód na drodze haka, tzw. czujniki antykolizyjne
- zabudowa dodatkowej instalacji elektrycznej lub pneumatycznej na suwnicy do zasilania urządzeń podwieszonych na haku
- przystosowane do systemów zasilania w postaci szynoprzewodów, firanek kablowych, trolei
- inne – wykonania specjalne uzgodnione z klientem
Kluczowe cechy suwnic podwieszanych – dlaczego warto zainstalować suwnice podwieszane
- optymalizacja procesów transportu wewnętrznego,
- zwiększenie wydajności stanowisk produkcyjnych,
- poprawa bezpieczeństwa i ergonomii pracy,
- możliwość dopasowania konstrukcji do istniejącej hali,
- niezawodność i długotrwała eksploatacja,
- ograniczenie pracy fizycznej pracowników,
- usprawnienie logistyki między stanowiskami produkcyjnymi,
Zastosowania systemu
Suwnice podwieszane JN Projekt znajdują szerokie zastosowanie w wielu gałęziach przemysłu, w szczególności tam, gdzie konieczne jest sprawne przemieszczanie elementów pomiędzy stanowiskami roboczymi.
Najczęstsze zastosowania obejmują:
- transport elementów pomiędzy stanowiskami produkcyjnymi,
- obsługę linii montażowych,
- przenoszenie detali w zakładach obróbki metalu,
- transport komponentów w przemyśle maszynowym,
- obsługę magazynów i stref kompletacji,
- prace montażowe i serwisowe w halach przemysłowych.
Ergonomia i bezpieczeństwo pracy
Suwnice podwieszane znacząco poprawiają ergonomię stanowisk pracy poprzez ograniczenie konieczności ręcznego przenoszenia ciężkich elementów. Operator może w sposób kontrolowany i bezpieczny podnosić oraz przemieszczać ładunki, minimalizując wysiłek fizyczny oraz ryzyko urazów.
Korzyści ergonomiczne obejmują m.in.:
- redukcję obciążenia kręgosłupa pracowników,
- eliminację ręcznego transportu ciężkich elementów,
- stabilne i kontrolowane przemieszczanie ładunku,
- zwiększenie bezpieczeństwa w strefie pracy.
Dlaczego warto wybrać JN Projekt?
- projekt dopasowany do konkretnej hali i procesu,
- analiza obciążeń i możliwości konstrukcyjnych budynku,
- możliwość wykonania konstrukcji wsporczej,
- system skalowalny i przyszłościowy,
- wsparcie techniczne na etapie projektu i realizacji.
